Доработка задних фонарей Hyundai Staria: подключили верхние секции

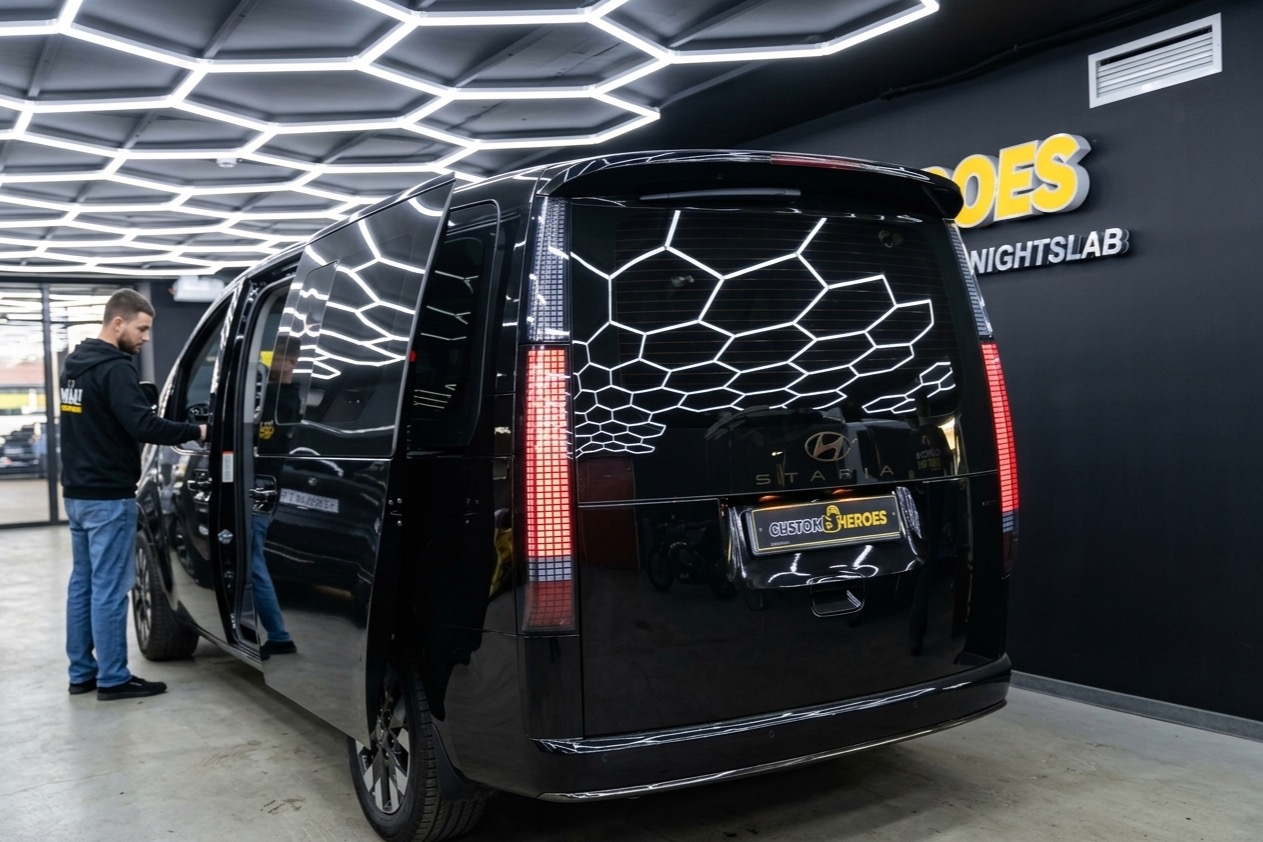

У Hyundai Staria длинные вертикальные задние фонари, но на некоторых автомобилях их верхние секции не светятся. Фонари остаются на месте, а задняя световая линия выглядит незавершённой.
С этим вопросом к нам приехал постоянный клиент, который уже доверял Custom Heroes доработку и защиту своих автомобилей. Теперь он хотел задействовать верхние секции фонарей и изменить работу сигналов при поворотах и перестроениях.
Проект затронул и переднюю часть Staria: владелец попросил обновить диодную подсветку и синхронизировать её со штатными поворотниками.
Как изменили задние фонари

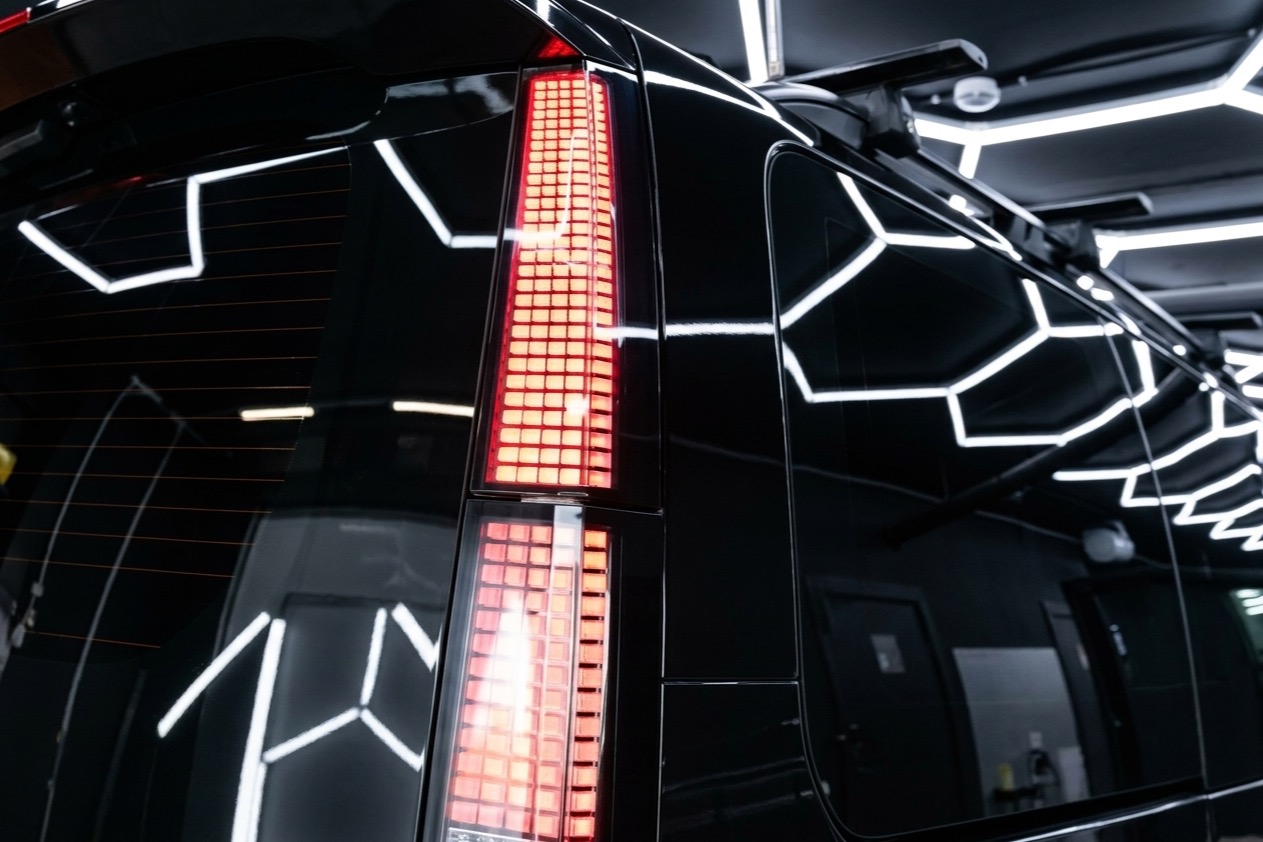

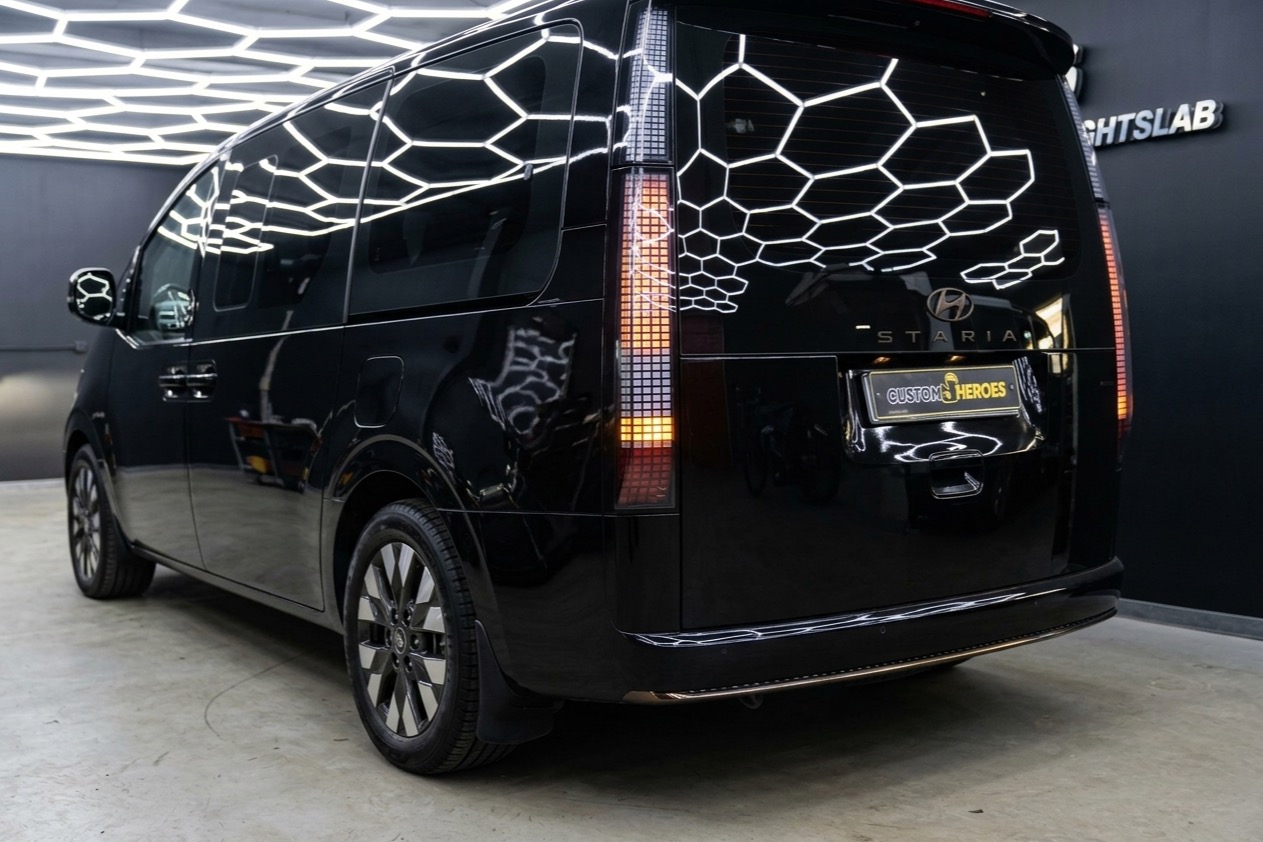

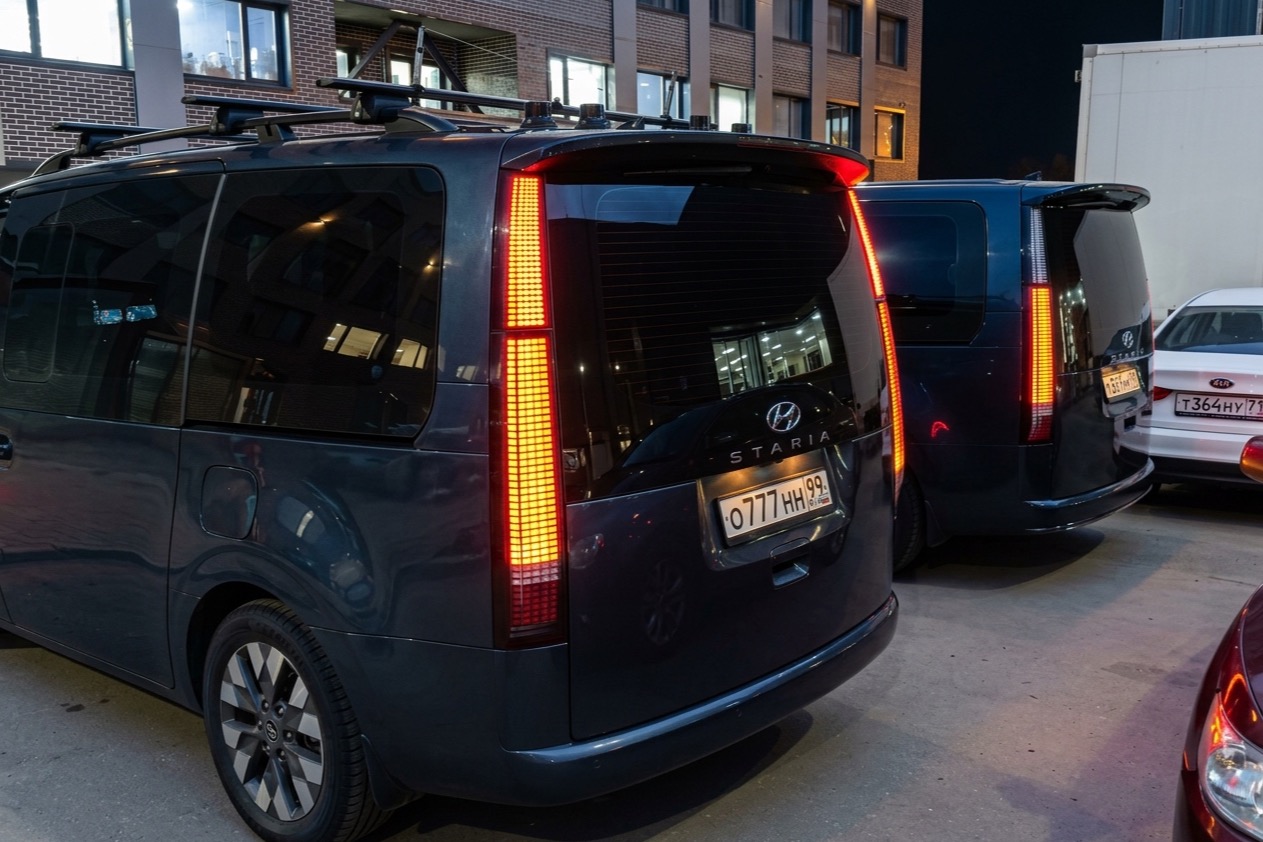

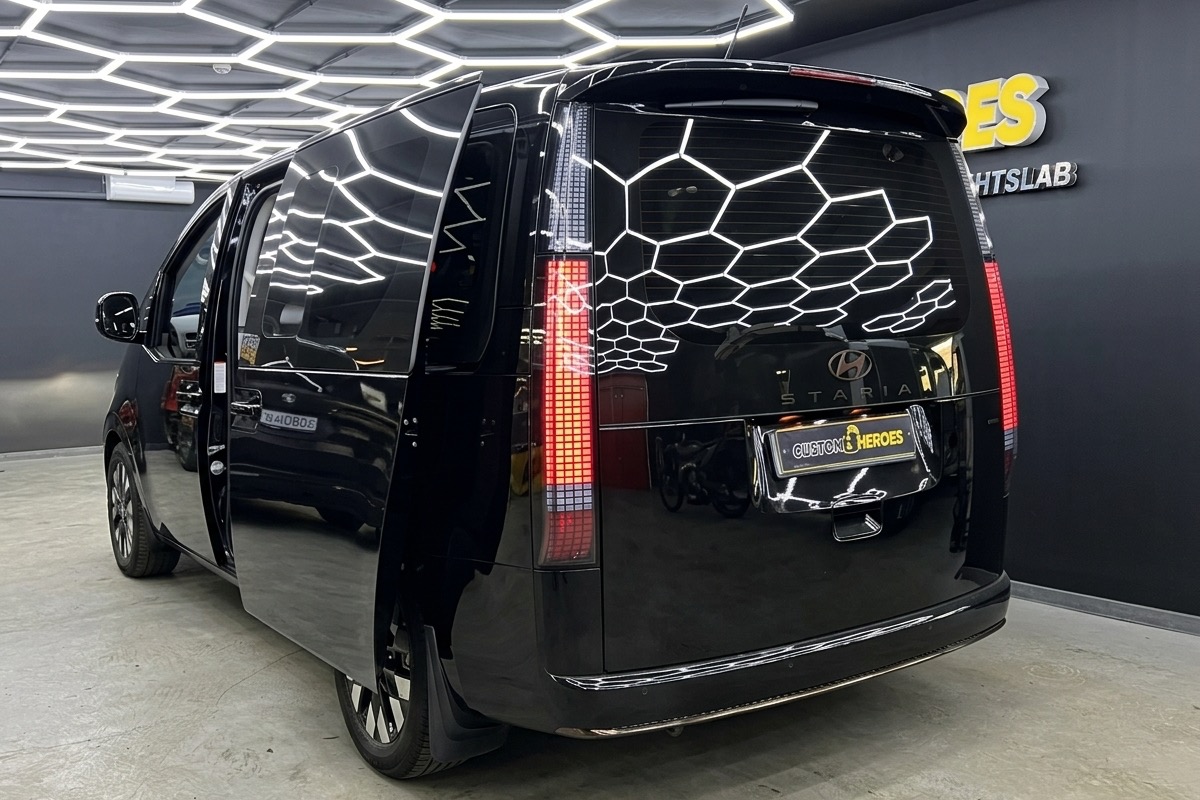

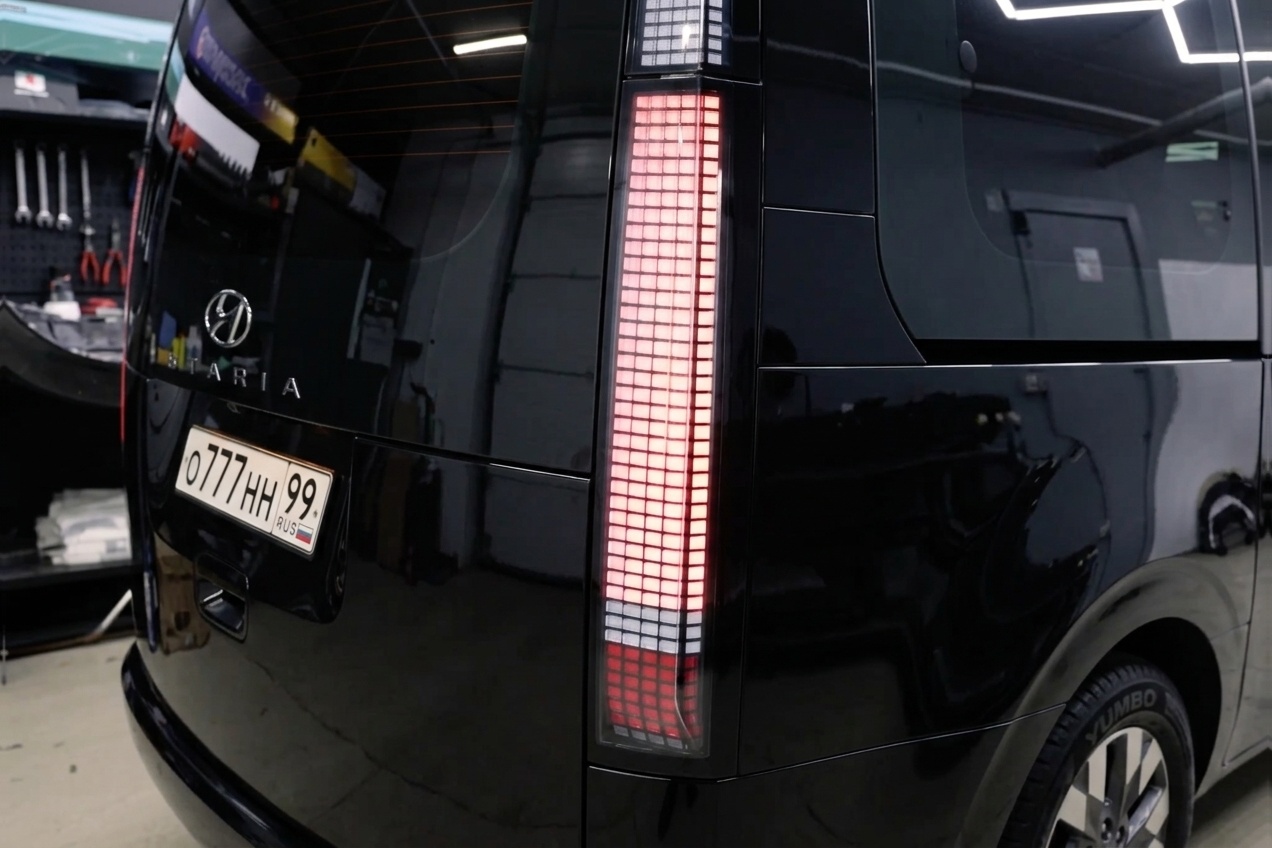

Мы пересобрали проводку и изменили коммутацию задних фонарей. Верхние секции подключили к нижним габаритным огням: теперь вертикальная линия светится целиком.

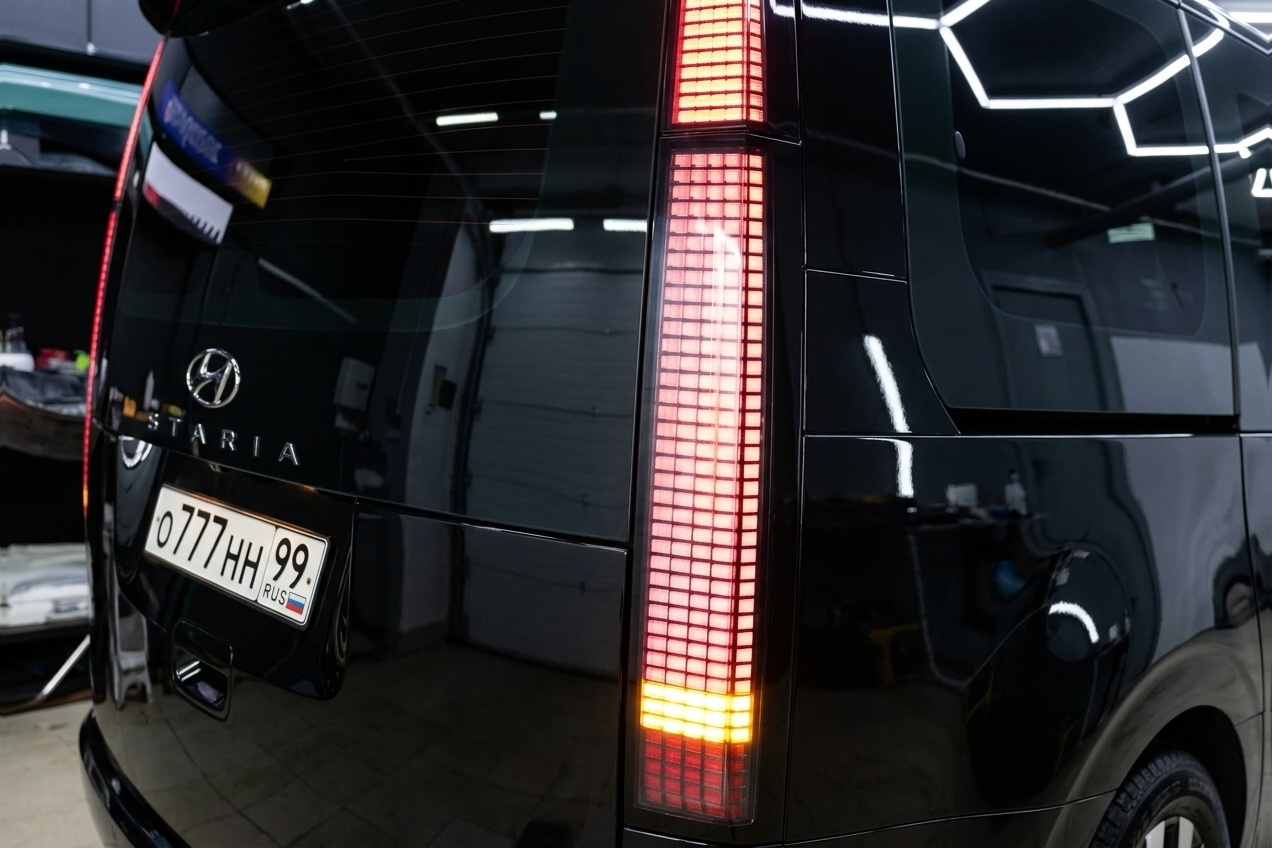

По просьбе владельца верхние секции также подключили к сигналам поворота. Вместе со штатным жёлтым указателем внизу мигает верхняя красная часть фонаря. Внешне сигнал стал выразительнее, но такой режим требует отдельной проверки на соответствие требованиям для дорог общего пользования.
Проводка и передняя подсветка

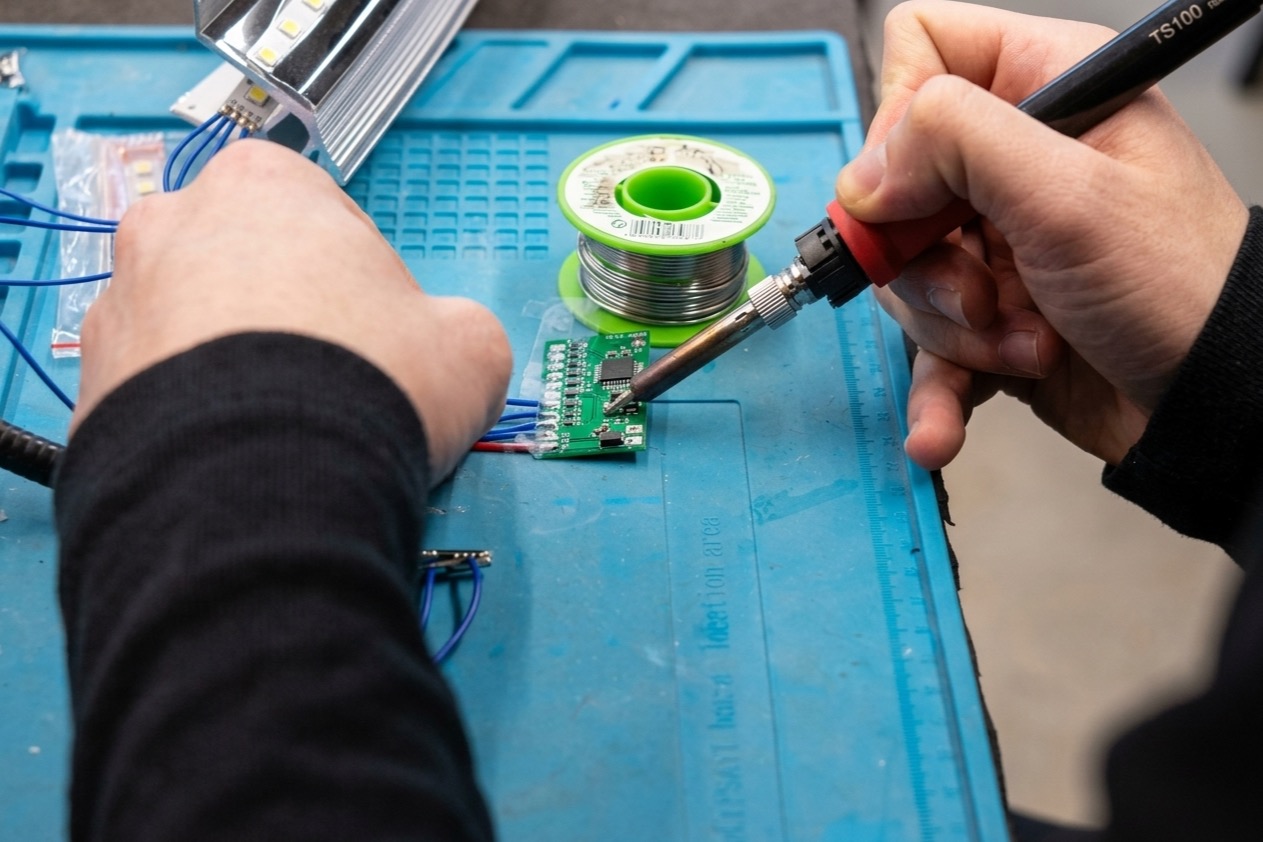

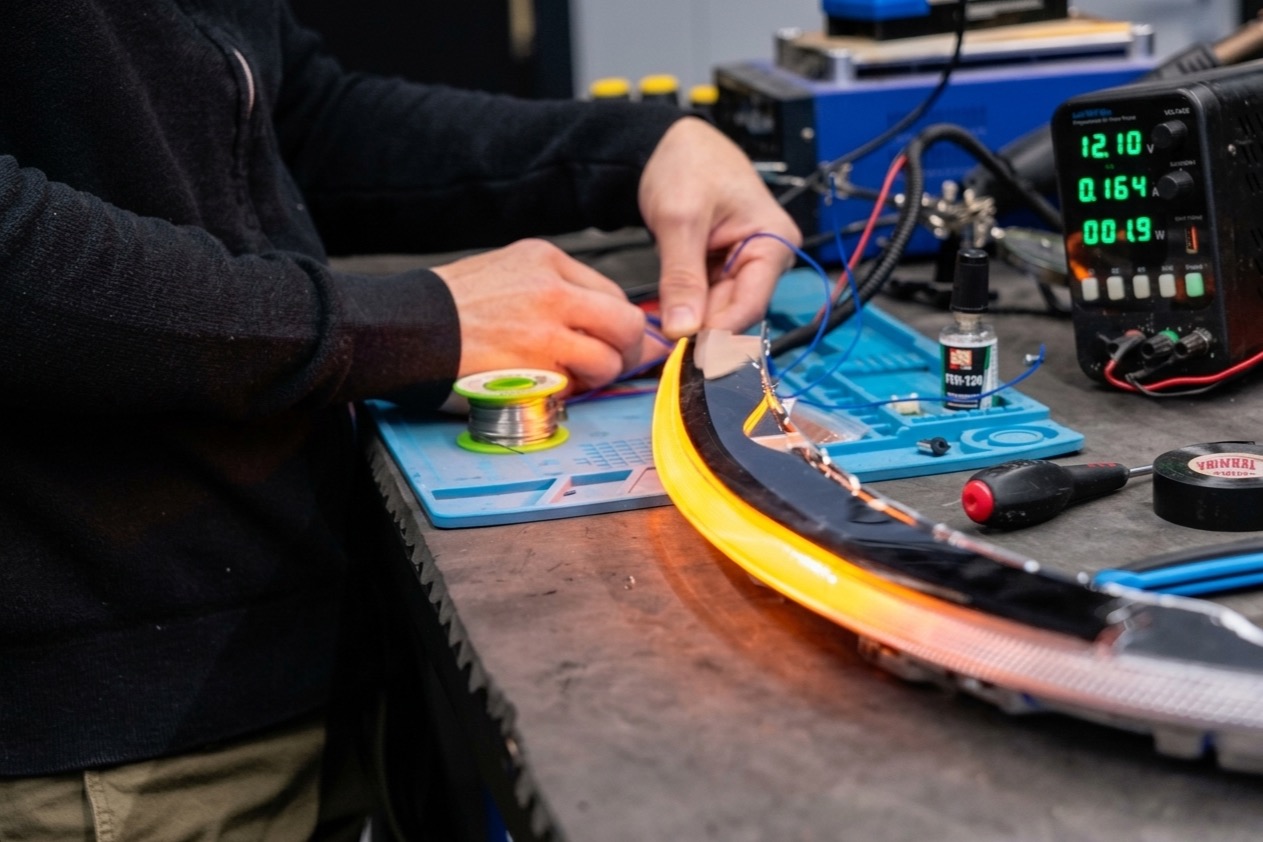

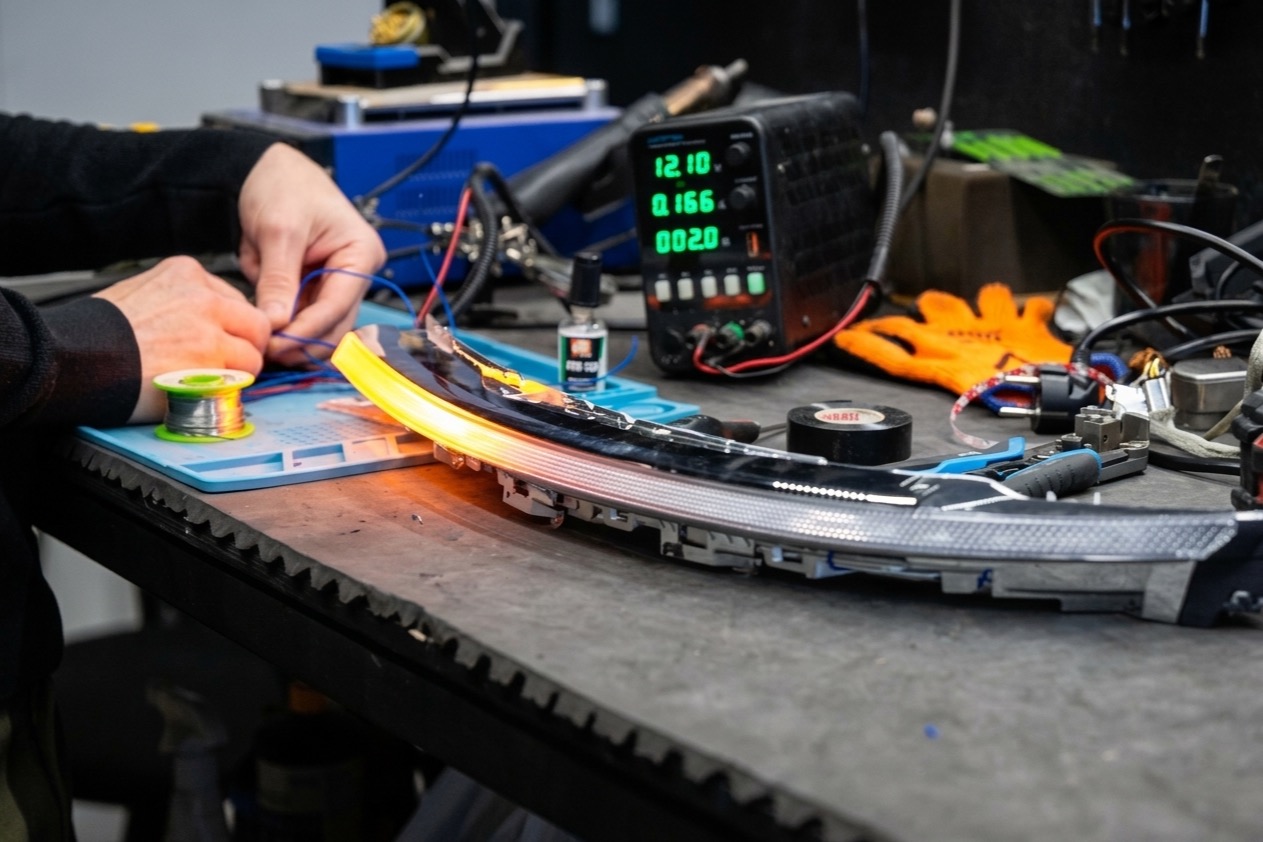

Такие проекты с фонарями мы выполняем в Custom Heroes — студии с чёрной уткой в жёлтой шапке на логотипе. Здесь мы начали с проводки и компонентов подсветки, затем пересобрали соединения для новых режимов задних фонарей.

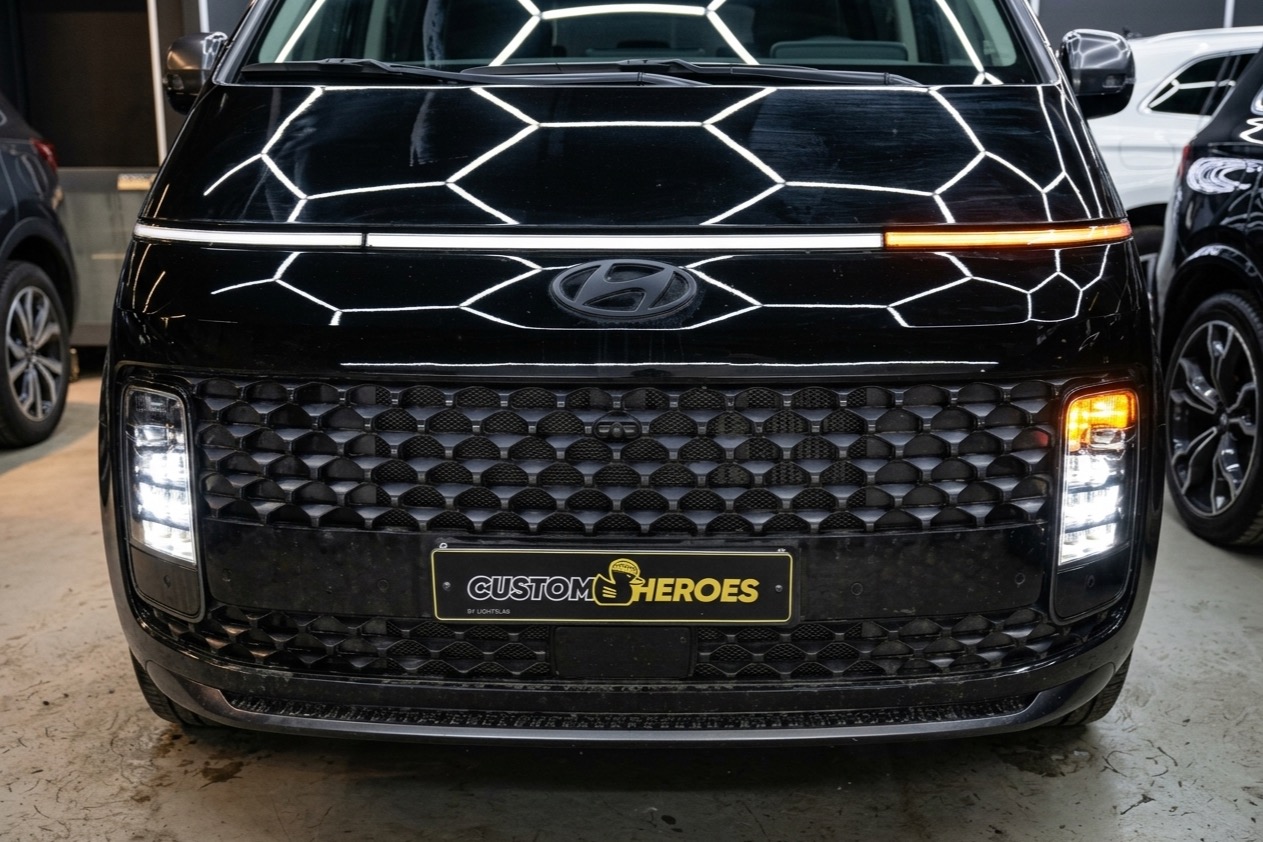

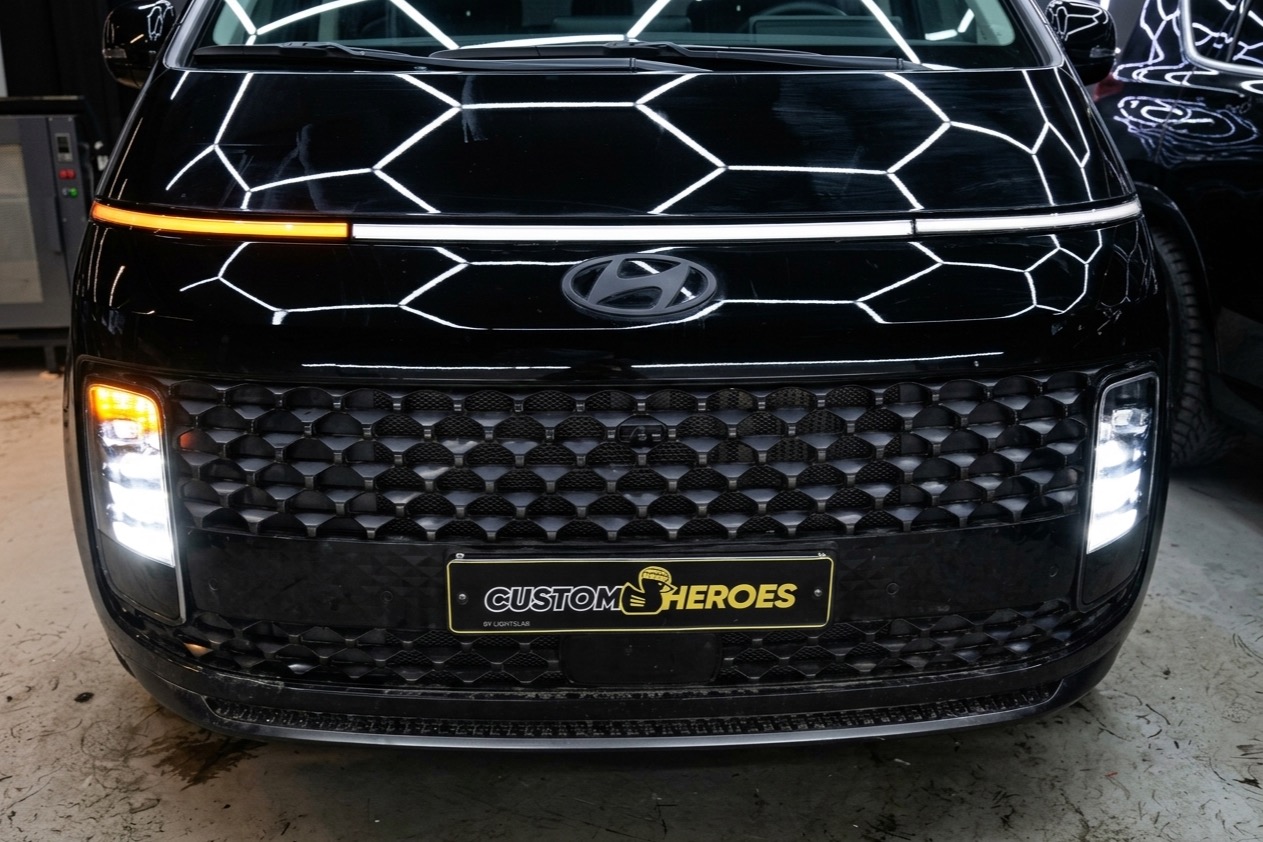

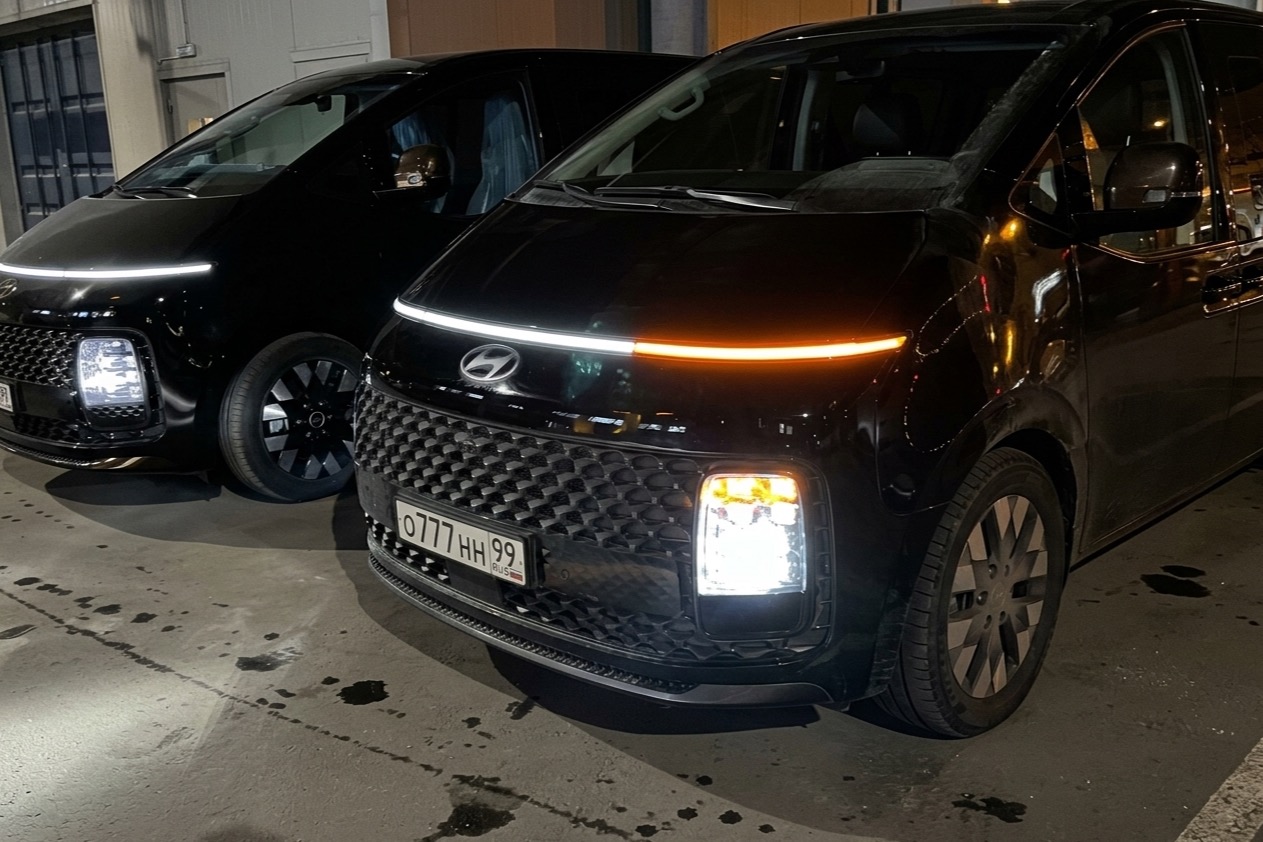

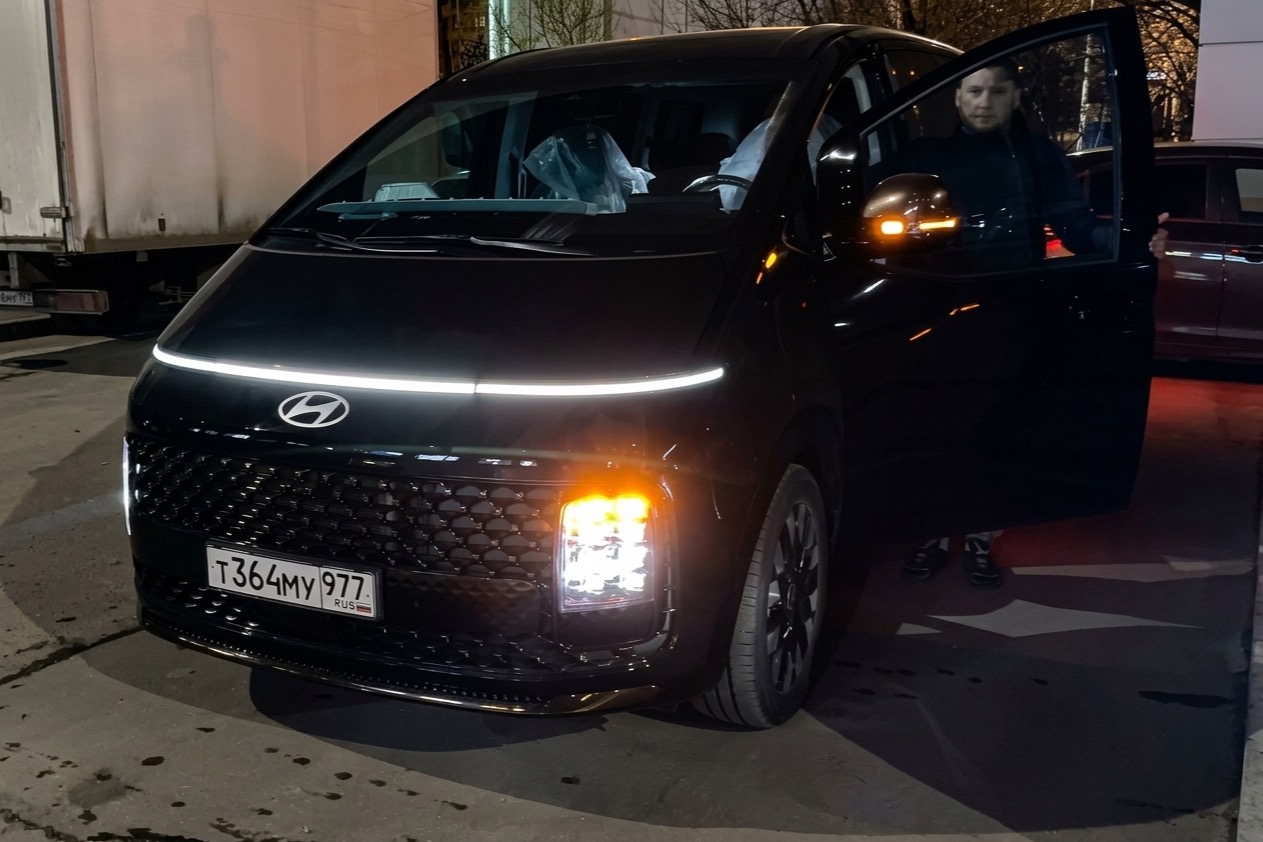

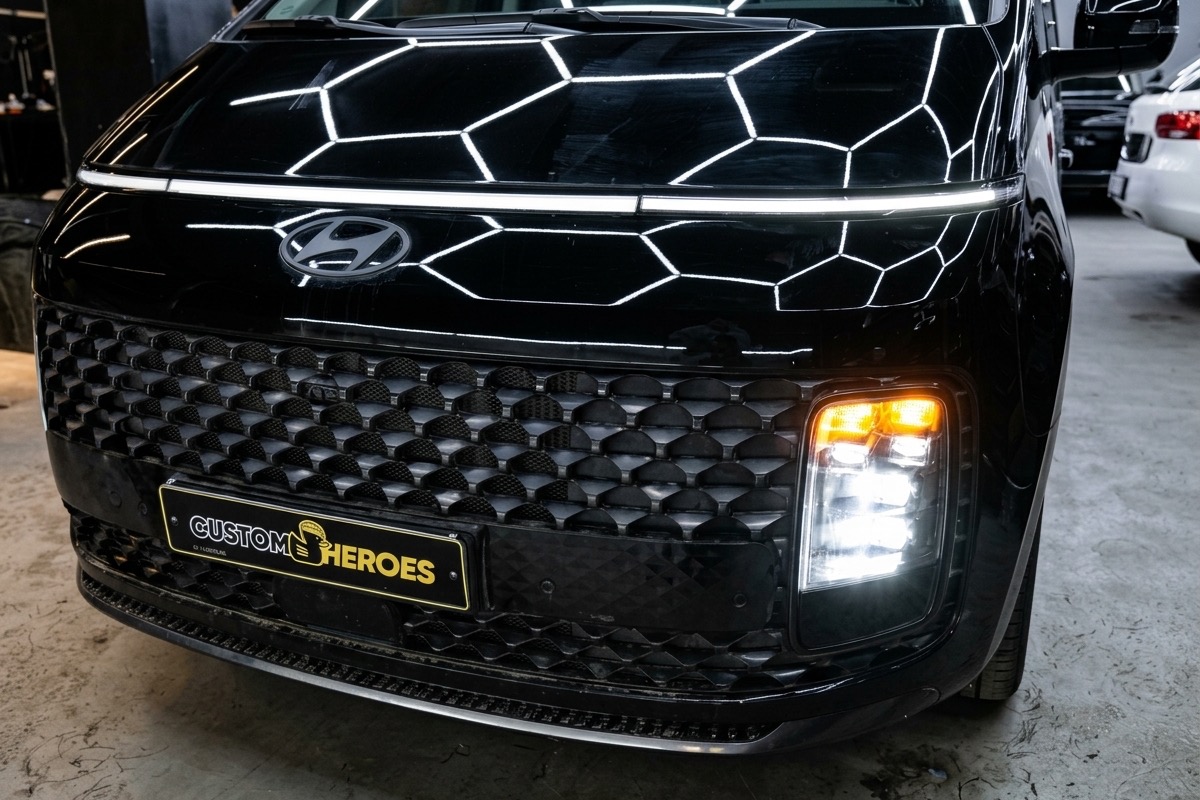

Спереди заменили диодную подсветку и синхронизировали её со штатными указателями поворота. На снимках видно, как меняется световой рисунок при включении сигнала.
Что учитывать при эксплуатации
Причину, по которой верхние секции конкретной Staria были отключены, нельзя установить только по внешнему виду фонаря. ГОСТ 33997-2016 связывает количество, назначение, цвет и режим работы световых приборов с документацией изготовителя. В таблице дополнительных задних габаритных огней указаны категории M2, M3, N2, N3, O3 и O4; категории M1 в этом перечне нет. Категорию и допустимые режимы именно этого автомобиля нужно проверять по его документам.
Для задних указателей поворота стандарт предусматривает автожёлтый цвет. Поэтому мигание красной верхней секции вместе с поворотником нельзя считать разрешённым только потому, что фонарь установлен заводом. Владельца заранее предупредили о возможных рисках.
Статья 12.5 КоАП РФ предусматривает по части 1 предупреждение или штраф 500 ₽ при наличии условий, запрещающих эксплуатацию. Часть 3 предусматривает лишение прав на срок от шести месяцев до одного года с конфискацией приборов в установленных ею случаях, связанных со световыми приборами на передней части автомобиля. Верховный суд разъяснил, что для квалификации несоответствующих приборов по этой части должны одновременно не соответствовать требованиям цвет огней и режим работы; при несоответствии только одного параметра возможна квалификация по части 1. Автоматически относить часть 3 к красной задней секции этой Staria нельзя. Правовая оценка зависит от устройства светотехники, документов автомобиля и конкретного нарушения.
Согласие владельца на доработку не заменяет подтверждение её соответствия требованиям. Перед эксплуатацией на дорогах общего пользования изменённые режимы необходимо оценить отдельно.
Результат и стоимость
Staria получила цельный рисунок задних фонарей, дублирование поворотников верхними секциями и синхронную работу передней диодной подсветки. Стоимость выполненных работ составила 33 000 ₽.
